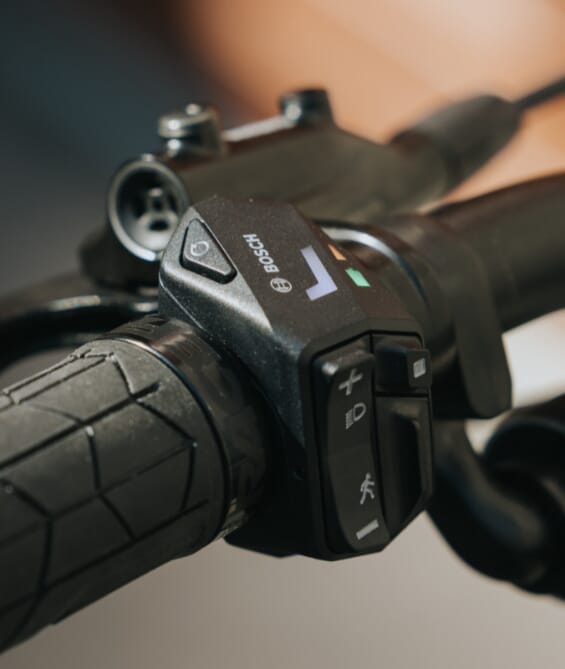

Bosch LED Controller Bedieneinheit für Smart System (BRC3610)

Der Bosch LED Controller ist eine kompakte Bedieneinheit für das Bosch Smart System, die alle wichtigen Features von E-Bike Display und Remote vereint. Ausgestattet mit LED-Anzeigen, Bedientasten und USB-C-Port ist der LED Controller so komplett allein nutzbar und benötigt nicht zwingend ein Bosch Display. Befestigt wird die Bedieneinheit am E-Bike-Lenker mit einer fixen 22,2 mm Lenkerschelle. Der Griff muss zur Montage abgenommen werden. Zur Verbindung mit dem E-Bike kommt das Bosch Displaykabel (BCH3611) zum Einsatz. Dieses wird auch benötigt, um ein Smart System Display zusammen mit dem LED Controller zu nutzen. Kompatibel dafür sind u.a. das Bosch Intuvia 200 Display (BHU3210) und Bosch SmartphoneGrip vertikal (BSP3300). Über den E-Bike Motor wird die Bedieneinheit zuverlässig mit Strom versorgt. Zusätzlich hat die Bedieneinheit einen eigenen Akku, der sich entnehmen, aufladen als auch ersetzen lässt.

Features des Bosch LED Controller Smart System

• Bedieneinheit mit 22,2 mm Lenkerklemmung
• ohne & mit Bosch Display nutzbar
• für E-Bikes mit Bosch Smart System
• kompatibel mit Bosch eBike Flow App
• 5 Bedientasten & USB-C Ladeport
• Schutzart IP55: vor Staub & Strahlwasser geschützt
• Maße (LxBxH): 52 x 42 x 27 mm

Ausstattung des Bosch LED Controller

Der Bosch LED Controller ist mit 5 Bedientasten ausgestattet, mit denen sowohl das E-Bike System als auch Komponenten wie Displays gesteuert werden. Mit der Ein-/Aus-Taste wird das E-Bike gestartet. Die Plus- und Minustasten erhöhen und verringern die Unterstützungsstufe. Durch die Doppelbelegung der Tasten können zudem das E-Bike Licht gesteuert und die Schiebehilfe aktiviert werden. Sofern ein E-Bike Display angebracht ist, wird es über den Kippschalter und die Bestätigungstaste gesteuert. Beide Tasten sind während der Fahrt schnell zu erreichen und bieten eine gute Ergonomie. Des Weiteren lassen sich externe Geräte wie Smartphones über den USB-C-Port mit dem dazu passenden EBIKE24 USB-C Ladekabel und mit bis zu 10W direkt an der Bedieneinheit aufladen.

Hinweis! In den folgenden Fällen ist die Ladefunktion über den USB-C-Port nicht möglich: Wenn ein BDU37YY-Motor (Performance Line CX/CX-R/Speed Gen4) verbaut ist. Wenn an einem BDU31YY-Motor (Performance Line SX) der Multi-Power-Port als Lichtport (> 6 W) oder als High-Power-Port konfiguriert ist. Wenn an einem BDU33YY (Performance Line, Active Line, Active Line Plus Gen4), BDU34YY (Performance PX & Performance Line Gen5) oder BDU38YY (Performance CX/CX-R/Cargo/Speed Gen5) der High-Power-Port, Low-Power-Port und die Lichtports (> 6 W) aktiv sind.

Farbliche LED-Anzeigen der Bosch LED Controller Bedieneinheit

Der Bosch LED Controller bietet insgesamt 3 LED-Anzeigen, über die wichtige Informationen mit einem Blick direkt und schnell abgelesen werden. Auf der Oberseite unmittelbar unter dem Bosch Logo wird der aktuelle Fahrmodus farblich angezeigt. Die Farbe wechselt je nach gewählter Unterstützungsstufe. Außerdem zeigt diese LED Fehlermeldungen an. Orange steht für unkritische Fehler und kann über die Bestätigungstaste weggeklickt werden. Rot hingegen steht für kritische Fehler und kann nicht weggeklickt werden. Tritt so ein Fehler auf, muss ein Bosch Händler aufgesucht werden. Unter der Fahrmodi-Anzeige befindet sich eine weitere LED, die als ABS-Kontrollleuchte dient und zusätzlich einen Helligkeitssensor beinhaltet. Der Sensor kommt zum Einsatz, wenn die LED Controller Bedieneinheit zusammen mit einem Bosch Smart System Display genutzt wird und regelt dessen Display-Helligkeit automatisch. Links daneben befindet sich ein kleines Batteriesymbol, welches den Akkustand anzeigt und je nach Ladezustand die Farbe wechselt: Grün = 100 - 50% | Gelb = 50 - 30% | Orange = 30 - 10% | Rot = 10 - 1% | Rot blinkend = weniger als 1%

Kompatibilität des Bosch LED Controller

Der Bosch LED Controller ist kompatibel zu den folgenden Bosch Smart System Displays:

• Bosch Intuvia 100 Display (BHU3200)
• Bosch Intuvia 200 Display (BHU3210)
• Bosch Kiox 300 Display (BHU3600)
• Bosch Kiox 500 Display (BHU3700)
• Bosch Purion 400 Display (BHU3500)
• Bosch SmartphoneGrip (BSP3200)
• Bosch SmartphoneGrip vertikal (BSP3300)
